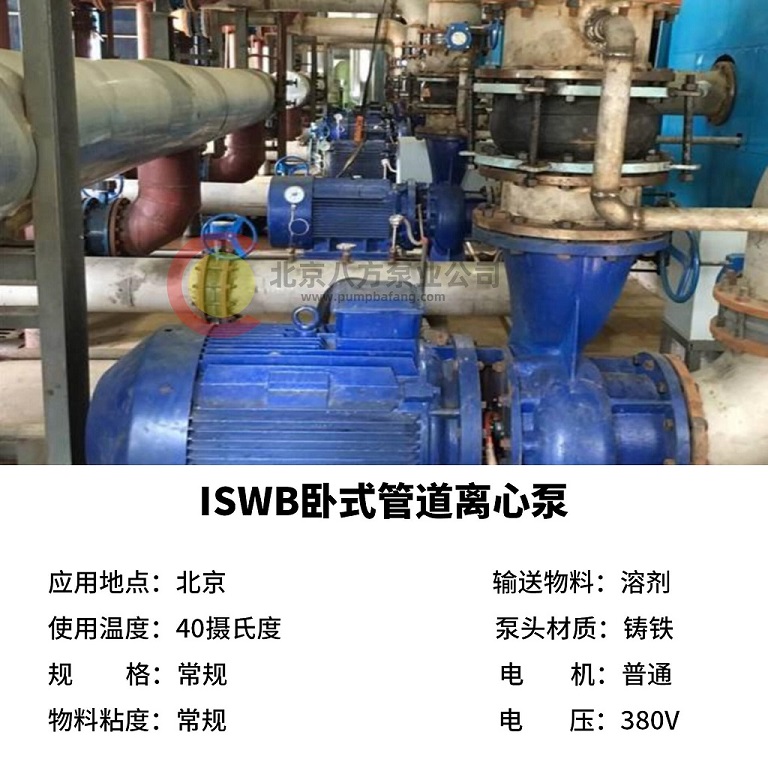

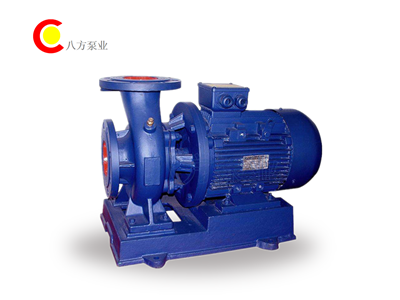

ISWB離心泵詳細介紹
1 . .結構緊湊，該係列泵為臥式結構，機泵一體、外型美觀、占地麵積少，與普通臥式泵比較，占地麵積減少30%。如采用IP54戶外電機則無需泵房，可置於戶外使用。
2.運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有動靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，使用環境。

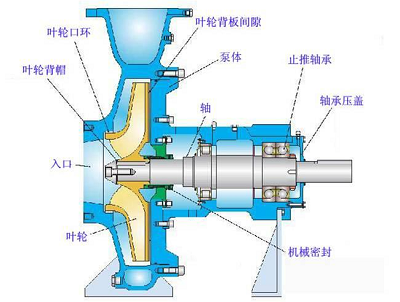

3.軸封采用機械密封，動、靜環由硬質合金製成，耐磨損、無泄漏、使用壽命長。
4. 采用水力模型，具有效率高，性能好等特點
5. 結構泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6. 該係列臥式泵進口為水平方向，出口為垂直向上結構，便於管路布置。
1.ISW型臥式離心泵，供輸送清水及物理化學性質類似清水的其它液體之用。適用幹工業和城市給排水。高層建
築增壓送水、船用、園林噴灌、消防增壓、遠距離輸送、暖通製冷循環、浴室等冷暖水循環及設備配套。使用介質溫度不 高於 85℃C。
2. ISWR型臥式熱水循環泵適用於能源、治金、木材加工、化工、紡織、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房采暖循環等場合。使用溫度 不高於 120℃。
3.ISVWH型臥式化工離心泵適用於石油、化工、冶金、電力、造紙、食品、製藥和合成纖維等行業輸送有腐蝕性的液體。使用溫度-20～ 105℃。
4.ISWY型臥式防爆油泵適用於石油、輕紡、化工、機械等行業輸送易燃、易爆液體，被輸送介質溫度不 高於 120℃。
5. ISWHY型臥式不鏽鋼防爆型化工離心泵，適用於輸送易燃、易爆性化工液體。
6.ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型臥式低轉速離心泵，適應環境噪聲要求較高的場合，尤其適用空調係統冷凍水、冷卻水循環及末端增壓。
|
泵型號 |
流量 |
揚程 （m） |
效率 （%） |
轉速 （r/min） |
電機功率 （kw） |
汽蝕餘量 （m） |
|
|
（m 3 /h） |
（l/s） |
||||||
|
15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
|
20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
|
20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
|
25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
|
25-125 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
|
25-125-A |
3.6 |
1.0 |
16 |
35 |
2900 |
0.55 |
2.3 |
|
25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
|
25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
|
32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
|
32-125-A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.5 |
2.3 |
|
40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
|
40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
|
40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
|
40-125-A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
|
40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
|
40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
|
40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
|
40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4.0 |
2.3 |
|
40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3.0 |
2.3 |
|
40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
|
40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
|
40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
|
40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4.0 |
2.3 |
|
40-100（I） |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
|
40-100（I）A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
|
40-125（I） |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
|
40-125（I）A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
40-160（I） |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
|
泵型號 |
流量 |
揚程 （m） |
效率 （%） |
轉速 （r/min） |
電機功率 （kw） |
汽蝕餘量 （m） |
|
|
（m 3 /h） |
（l/s） |
||||||
|
40-160（I）A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
40-160（I）B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
40-200（I） |
12.5 |
3.47 |
50 |
46 |
2800 |
5.5 |
2.3 |
|
40-200（I）A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
|
40-200（I）B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
40-250（I） |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
40-250（I）A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
40-250（I）B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
40-250（I）C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100 |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
|
50-100A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
|
50-125 |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
|
50-125-A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
50-160 |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
|
50-160A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
50-160B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
50-200 |
12.5 |
3.47 |
50 |
46 |
2900 |
5.5 |
2.3 |
|
50-200A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
|
50-200B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
50-250 |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
50-250A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
50-250B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
50-250C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100（I） |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
50-100（I）A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
50-125（I） |
25 |
6.94 |
20 |
68 |
2900 |
3.0 |
2.5 |
|
50-125（I）A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
50-160（I） |
25 |
6.94 |
32 |
63 |
2900 |
4.0 |
2.5 |
|
泵型號 |
流量 |
揚程 （m） |
效率 （%） |
轉速 （r/min） |
電機功率 （kw） |
汽蝕餘量 （m） |
|
|
（m 3 /h） |
（l/s） |
||||||
|
50-160（I）A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
50-160（I）B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
50-200（I） |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200（I）A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
50-200（I）B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|
50-250（I） |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
50-250（I）A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
50-250（I）B |
21.6 |
6.0 |
60 |
49 |
2900 |
11 |
2.5 |
|
50-315（I） |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
50-315（I）A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
50-315（I）B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
50-315（I）C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
50-160（I）A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
50-160（I）B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
50-200（I） |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200（I）A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
50-200（I）B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|
50-250（I） |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
50-250（I）A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
50-250（I）B |
21.6 |
6.0 |
60 |
49 |
2900 |
11 |
2.5 |
|
50-315（I） |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
50-315（I）A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
50-315（I）B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
50-315（I）C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
50-160（I）A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
50-160（I）B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
50-200（I） |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200（I）A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
