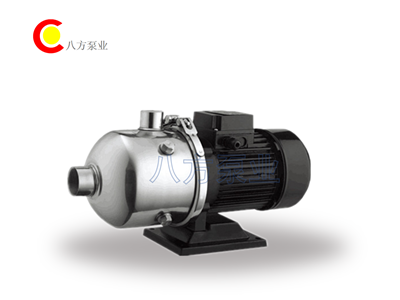

CHL不鏽鋼離心泵詳細介紹
CHL不鏽鋼多級離心泵主要用於家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、淨化係統、輕油等的循環和增壓。
1
）小型中央空調循環
2
）冷卻係統
3
）工業清洗
4
）水處理（水的淨化）
5
）水產養殖
6
）施肥/計量係統
7
）環境應用
稀薄、幹淨、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型CHL型不鏽鋼多級泵+70℃至+110℃
_環境溫度：+40℃
_運作壓力：10Bar
_進口壓力受_運作壓力限製
介質酸堿性：PH4~9
|

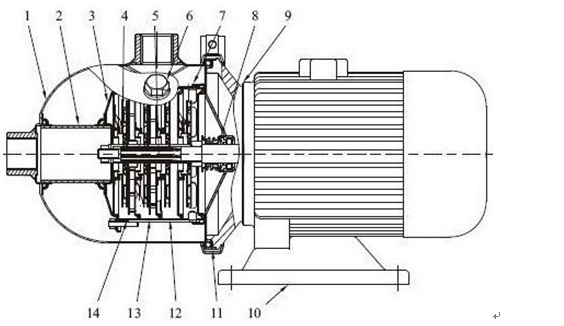

序號（NO） |
多級泵名稱（Name） |
材料（Material） |
|
1 |
進出水段（Inlet and outlet section） |
不鏽鋼（Stainless steel） |
|
2 |
連接管（Connection pipe） |
不鏽鋼（Stainless steel） |
|
3 |
壓板（Clamp plate） |
不鏽鋼（Stainless steel） |
|
4 |
葉輪（Impeller） |
不鏽鋼（Stainless steel） |
|
5 |
軸（Shaft） |
不鏽鋼（Stainless steel） |
|
6 |
堵頭（Gag） |
不鏽鋼（Stainless steel） |
|
7 |
出水導葉（Water-out guide vane） |
不鏽鋼（Stainless steel） |
|
8 |
機械密封（Mechanical seal） |
|
|
9 |
電機端蓋（Motor end cover） |
鋁合金（Aluminunm alloy） |
|
10 |
底座（Base frame） |
鑄鐵（Cast iron） |
|
11 |
快速接頭（Quick joint） |
不鏽鋼（Stainless steel） |
|
12 |
導葉（Guide vane） |
不鏽鋼（Stainless steel） |
|
13 |
支持導葉（Support guide vane） |
不鏽鋼（Stainless steel） |
|
14 |
導流器（Induccr） |
不鏽鋼（Stainless steel） |
|

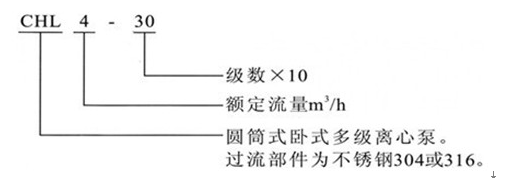

型號 |
揚程 |
流量（m3/h） |
電機功率（KW） |
轉速（r/min） |
|
CHL2-20 |
14 |
2 |
0.37 |
2900 |
|
CHL2-30 |
21 |
2 |
0.55 |
2900 |
|
CHL2-40 |
28 |
2 |
0.55 |
2900 |
|
CHL2-50 |
35 |
2 |
0.55 |
2900 |
|
CHL2-60 |
42 |
2 |
0.75 |
2900 |
|
CHL4-20 |
15 |
4 |
0.55 |
2900 |
|
CHL4-30 |
22 |
4 |
0.75 |
2900 |
|
CHL4-40 |
30 |
4 |
0.75 |
2900 |
|
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHL8-20 |
17 |
8 |
0.75 |
2900 |
|
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHL8-40 |
34 |
8 |
1.5 |
2900 |
|
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHL12-50 |
50 |
12 |
3 |
2900 |
|
CHL16-10 |
10 |
16 |
1.1 |
2900 |
|
CHL16-20 |
21 |
16 |
2.2 |
2900 |
|
CHL16-30 |
32 |
16 |
3 |
2900 |
|
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHL20-20 |
21 |
20 |
2.2 |
2900 |
|
CHL20-30 |
33 |
20 |
4 |
2900 |
|
CHLF（T）2-20 |
14 |
2 |
0.37 |
2900 |
|
CHLF（T）2-30 |
21 |
2 |
0.55 |
2900 |
|
CHLF（T）2-40 |
28 |
2 |
0.55 |
2900 |
|
CHLF（T）2-50 |
35 |
2 |
0.55 |
2900 |
|
CHLF（T）2-60 |
42 |
2 |
0.75 |
2900 |
|
CHLF（T）4-20 |
15 |
4 |
0.55 |
2900 |
|
CHLF（T）4-30 |
22 |
4 |
0.55 |
2900 |
|
CHLF（T）4-40 |
30 |
4 |
0.75 |
2900 |
|
CHLF（T）4-50 |
38 |
4 |
1.1 |
2900 |
|
CHLF（T）4-60 |
45 |
4 |
1.1 |
2900 |
|
CHLF（T）8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHLF（T）8-20 |
17 |
8 |
0.75 |
2900 |
|
CHLF（T）8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHLF（T）8-40 |
34 |
8 |
1.5 |
2900 |
|
CHLF（T）8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHLF（T）12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHLF（T）12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHLF（T）12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHLF（T）12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHLF（T）12-50 |
50 |
12 |
3 |
2900 |
|
CHLF（T）16-10 |
10 |
16 |
1.1 |
2900 |
|
CHLF（T）16-20 |
21 |
16 |
2.2 |
2900 |
|
CHLF（T）16-30 |
32 |
16 |
3 |
2900 |
|
CHLF（T）16-40 |
43 |
16 |
4 |
2900 |
|
CHLF（T）20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHLF（T）20-20 |
21 |
20 |
2.2 |
2900 |
|
CHLF（T）20-30 |
33 |
20 |
4 |
2900 |
|
CHLF（T）20-40 |
44.5 |
20 |
4.4 |
2900 |
1
、CHL型不鏽鋼多級泵進水管路_高度密封，不能漏水、漏氣。
2
、禁止CHL型不鏽鋼多級泵在汽蝕狀態下長期運行。
3
、禁止CHL型不鏽鋼多級泵在大流量運行時，電機_電流長期運行。
4
、定時檢査CHL型不鏽鋼多級泵運行中電機電流值，盡量使泵在設計工況範圍內運行；
5
、CHL型不鏽鋼多級泵在運行過程中應有專人看管，以免發生意外。
6
、CHL型不鏽鋼多級泵每運行500小時應對軸承迸行加油。
7
、CHL型不鏽鋼多級泵迸行長期運行後，由於機械磨損，使機組噪聲及振動增大時，應停車檢査，必要時可更換易損零件及軸承，機組大修期一般為一年。
CHL
型不鏽鋼多級泵機械密封維護
1
、CHL型不鏽鋼多級泵機械密封潤滑應清潔無固體顆粒。
2
、嚴禁機械密封在幹磨惰況下工作。
3
、起動前應盤動泵（電機）幾圈，以免突然起動造成密封環斷裂損壞。
訂貨請盡量提供：
1. 型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質8.電壓（V）
