離心泵-離心泵葉輪應該怎麽修（xiū）複-北京海角社区.COMHJ泵業機械有限責（zé）任公司

離心（xīn）泵葉輪的修複有多種方法，葉輪汽蝕修補的方法較多，如采用ARC高分子複合材料塗護、粉末噴塗(焊)、環氧樹脂塗護以及橡膠、尼龍（lóng）複合材料修補等，還有采用不鏽鋼鑲嵌、堆焊等（děng）。采用環氧樹脂高分子材料（liào）塗護具有施工方法簡單、價格低廉等優點，而且效果好。【北】

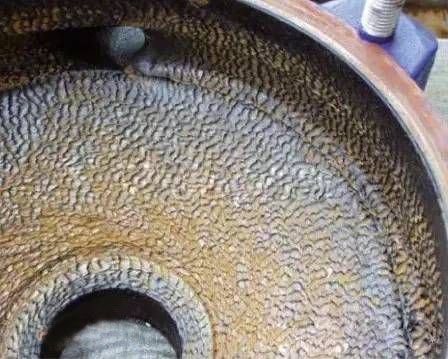

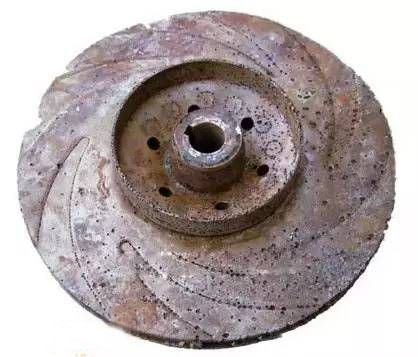

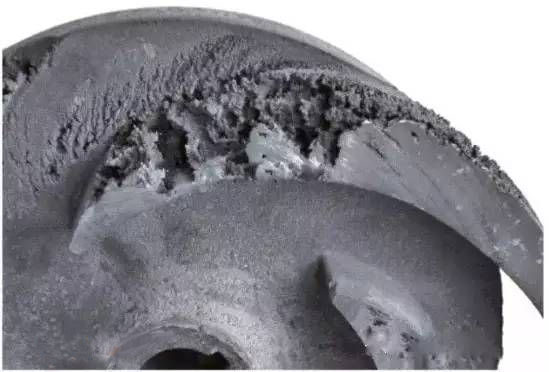

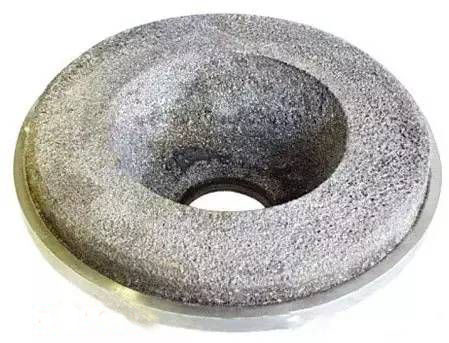

離心泵（bèng）由於受泥沙，水流的衝刷，介質的腐蝕，水泵（bèng）葉輪會逐（zhú）漸磨損、腐蝕。葉片表麵常（cháng）形（xíng）成溝槽或條痕，或受空蝕破（pò）壞，葉片出現蜂窩狀的孔洞，甚至穿孔（kǒng）。如果葉片鑄造時帶有氣（qì）孔、砂眼或夾（jiá）渣，運行後表麵容易出現（xiàn）氣（qì）孔，甚至裂縫。【京】

通過優化（huà）配比，有針對性地調整材料的性能指標，顯示出高強（qiáng）度的粘（zhān）接力和（hé）吸收衝擊能量的韌性，具有很高的抗汽蝕、磨蝕破壞的強度和硬度。【八】

常見修複方法：

1、堆（duī）焊（hàn）修補法

堆焊前，用砂輪機打磨空蝕部位，清理表麵的鐵鏽、雜物，直至露出光亮的金屬本體，以使堆焊（hàn）層和葉片結合更加（jiā）牢固。清理後，將葉輪放入炭火中進行預熱。采用和葉片材質相同的（de）焊條或不鏽鋼焊（hàn）條，要（yào）不脫（tuō）皮、不破損，保（bǎo）持（chí）幹燥，去除水分，以（yǐ）免堆焊中產生（shēng）氣孔。堆焊時，要（yào）采（cǎi）取往（wǎng）返焊，也可采取分層交叉壓焊，每（měi）次堆焊量要少，防止葉片受熱集中，產生應（yīng）力變形。補焊後，用磨光機對葉片進（jìn）行修整。修複後的葉輪，進行靜平衡試驗。以免葉輪高速轉動時，由於附加重量的不平衡而產（chǎn）生（shēng）離心力使水泵發生（shēng）振動。【方】

2、銅絲（sī）修補法

對於針孔狀的汽蝕（shí），隻要其孔洞沒有連（lián）接成片，可用（yòng）紫（zǐ）銅絲打人針孔，用銼刀銼光即可。處理前要先用磨光機清理葉片表麵鐵鏽、汙（wū）物，然後用氧一乙炔焰吹除氣孔內雜物，再向孔內填充適當粗細的紫（zǐ）銅絲，同時用尖手錘敲擊，將紫銅絲（sī）擠壓、擠實到孔中，後用銼刀銼平。【泵】



3、氣（qì）焊修補法

將葉輪放在炭火上加熱到400-500℃，在補（bǔ）焊處掛錫，再用氧一乙炔焰把黃銅（tóng）絲熔到（dào）需要修複的溝槽或孔洞中，焊完後移去炭火，用石棉板覆（fù）蓋保溫，讓葉片緩慢冷（lěng）卻，以免產生裂紋。焊補後用銼刀按原有輪廓線（xiàn）進行（háng）加工修整。【業】

4、速成鋼修補（bǔ）法

速成鋼是一種固化前為膠泥狀的粘接修補（bǔ）劑，固化（huà）後的強度高、硬度高、不（bú）收縮、不鏽蝕，適（shì）合對鋼、鐵等金屬材質出現（xiàn）的氣孔、裂紋、砂眼等處（chù）填充與修補，具有較強的黏合效果。修補前，將擬修補（bǔ）處周圍的浮鏽、汙物等清理幹淨，並粗糙化。取出速成鋼塑料管中（zhōng）的膠體，將膠（jiāo）體內芯與外皮兩種不（bú）同（tóng）顏色的材料用手快速充分揉和成（chéng）一色(約1～2min)，達到發熱柔軟（ruǎn）為好。在速成鋼膠體要凝固前，用（yòng）力（lì）粘牢到修補處，並隨膠體固化過程用力(手或工具)多（duō）次壓實（shí），增強膠與葉（yè）片的附著（zhe）力。速成鋼硬化後，用（yòng）銼刀銼平。【公】



5、環氧樹脂修（xiū）補法：

按配（pèi）合比、順序取適量（liàng）環氧樹脂、乙二胺、鄰苯二甲酸二丁酯、丙酮（tóng）放在玻璃器（qì）皿中混合、拌勻。攪拌時注意（yì）膠黏劑的（de）黏稠度，適量添加丙酮用（yòng）量。配製好的環氧樹脂好在20-30min內用完（wán）。用羊毛刷蘸取環氧樹脂，刷塗葉（yè）片表麵砂眼、氣孔處（chù），刷塗時用尖錐輕輕擠出砂眼、氣孔中間（jiān）的氣泡，盡量塗勻塗實，同時用刮板輕（qīng）輕刮平壓實。待環（huán）氧樹脂1-2h固化後，再刷塗2～3遍。後一遍塗刷時，務必使葉片表麵光滑平順。塗刷結束後，葉輪放（fàng）在20-30℃及相對濕度較低的環（huán）境下，慢慢養護48h。待（dài）環氧（yǎng）樹脂固化後，用銼刀或磨光機（jī）對葉輪輪廓（kuò）線以及麵（miàn）層上的凸起進行修整（zhěng）。【司】



 以上這些方法便是葉輪的修複方法，如果需要技術支持服務，請撥打技術（shù）谘詢電話：400-600-4460
