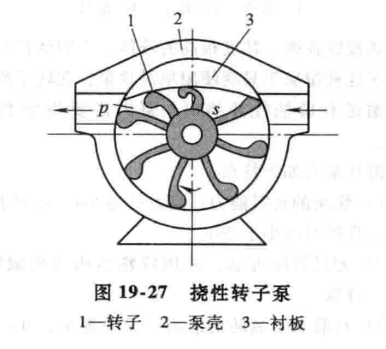

圖19-27所示為撓性轉子泵，泵的轉子1由橡膠等彈性材料製成。當轉子按圖19-27所示方向轉動時，由於襯板3的導向作用，轉子凸齒要產生彎曲變形，從而使S腔在與泵吸入口相通時，其容積不斷增大，進行吸液。當充滿液體的齒腔轉到與泵出口相通的p腔處時，其容積又隨轉子的轉動不斷減小，進行排液。
