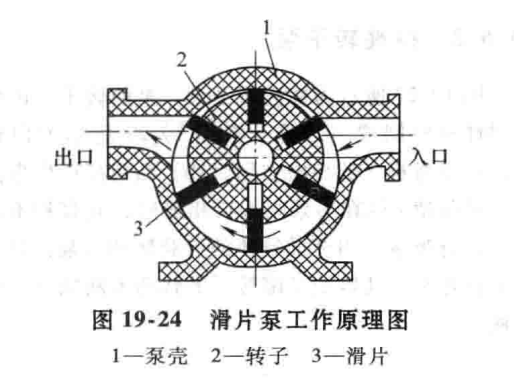

滑片泵的結構如圖19-24所示，具有徑向槽道的轉子裝在具有偏心定子的泵體內，滑片位於轉子的徑向槽道中。滑片可以是兩片或多片，轉子旋轉時在離心力的作用下，滑片自轉子體內甩出，沿定子內表麵滑動。這些滑片和定子構成密封的空腔隨偏心增大空腔逐漸增大，繼續旋轉時，空腔減小為零，並充滿與轉子、滑片之間的空腔內液體開始自吸入區吸進，然後壓向排出區，完成液體輸送過程。

普通的滑片泵通常用來輸送中等壓力的油類物料，輸送高粘度液體時，這種滑片的漏損增大，因此隻限於一般粘性液體。原理相同的重型滑片泵可以用來輸送侵蝕性強、黏度很高的液體，半固體甚至是固體。在這種情況下隻能使用單滑片泵，在轉子槽內滑動。輸送有磨蝕性液體時，泵內需要用耐磨材料保護。

滑片泵有如下特點：

1、快速的自吸能力：高差可達5m，可用於地下儲罐，自吸時間小於20s

2、密封結構可靠：采用特殊結構的機械密封，耐磨、可靠。

3、自灌及幹運轉的能力：無需灌泵，並可使泵幹運轉10min。

4、保持性能不變的自調滑片：具有自動補償能力，滑片可以不斷補充磨損，而不降低泵的性能，大大增加了泵的使用壽命。

5、結構簡單，便於維修、檢查、清洗、更換滑片，僅需幾分鍾。
