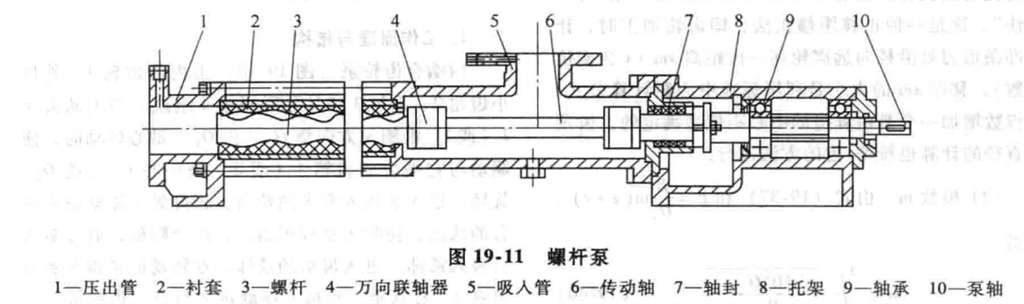

單螺杆泵（圖19-11）是一種內齧合的密閉式螺杆泵。它主要由螺杆、襯套、萬向聯軸器、傳動軸和泵軸等零部件組成，靠螺杆與襯套之間的內齧合相對運動，使齧合密封腔沿軸向運動，從而完成輸液過程。

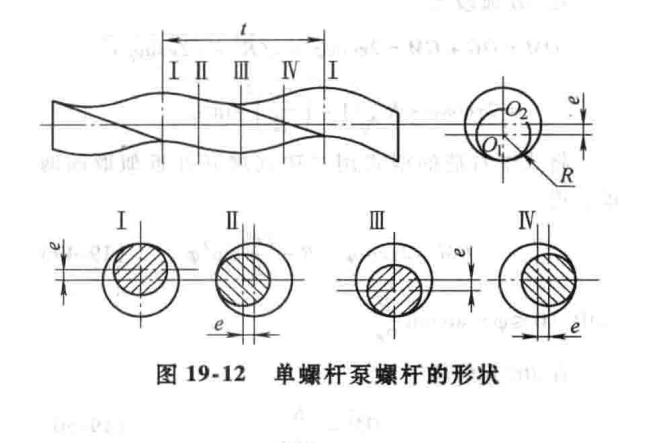

常見單螺杆泵螺杆的形狀如圖19-12所示。它的外表麵是由半徑為R的圓，其圓心O₁以偏心距e、螺距t繞螺杆中心線O₂做螺旋運動形成的單頭外螺紋表麵。

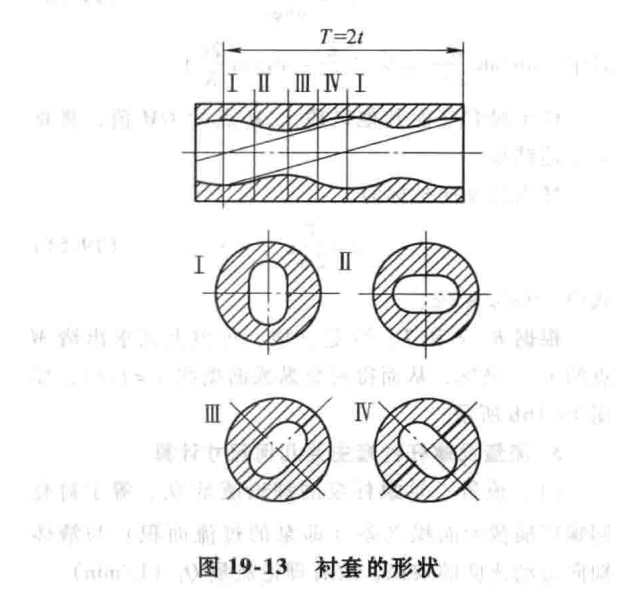

襯套內表麵是雙頭內螺紋表麵，其橫截麵呈長圓形，兩端為半徑也等於R的半圓，兩半圓圓心間的距離為4e，螺距也為t，因是雙頭螺紋，其導程T=2t。具有如上形狀的螺杆與襯套相互齧合的情況，如圖19-13所示。

螺杆在襯套中連續轉動，螺杆與襯套間不斷生成齧合密封線，且不斷由吸入端向壓出端移動液體，從而完成泵的吸、排液過程。

由上述過程可知，螺杆與襯套的齧合長度不能小於一個導程。泵揚程越高，導程數目越多，螺杆與襯套的長度也越長。

為消除零件加工誤差對齧合線密封效果的不良影響，_螺杆與襯套的齧合線能承受壓出室與吸入室之間的壓差，單螺杆泵的襯套一般用耐磨橡膠等彈性材料製成，以使螺杆與襯套間的配合有微量過盈。
