內齧合齒輪泵包括：NYP內齧合齒輪泵、NCB內齧合齒輪泵、不鏽鋼內齧合齒輪泵等。

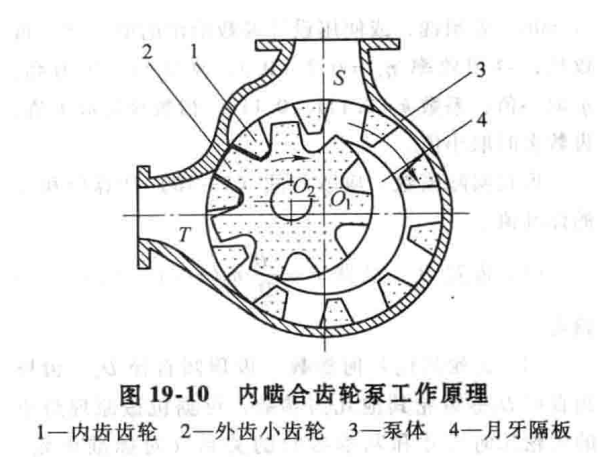

內齧合齒輪泵由內齒齒輪1、外齒小齒輪2、泵體3和月牙形隔板4組成。當主動齒輪2（或1）沿圖示方向O₂（或O₁）軸心轉動時，便驅動與它齧合的齒輪1（或2）繞中心O₁（或O₂）旋轉。進入泵吸入室S的輪齒，正好處於逐漸退出齧合的狀態，使吸入室容積增大，壓力降低，通過泵入口吸入液體。進入齒槽的液體，被轉動的輪齒帶到壓出室T。在這裏，輪齒又逐漸進入齧合，齒槽被與之齧合的輪齒嵌入，納液容積減小，壓力升高，通過排出口將液體壓出。月牙隔板4位於外齒小齒輪和內齒齒輪之間，用以將泵的吸入室與壓出室隔開。

內齧合齒輪泵有結構緊湊、體積小、流量與壓力脈動小等特點。多數內齧合齒輪泵的排液通過內齒環齒槽底部孔道引出，不會產生困液現象，故運行平穩、振動噪聲小。
