齒輪油泵(KCB齒輪油泵、YCB齒輪油泵、2CY齒輪油泵、圓弧齒輪泵和不鏽鋼齒輪泵）不能變量是其一大缺點，多年來，對齒輪油泵能否變量做了大量的研究工作，現已取得突破。

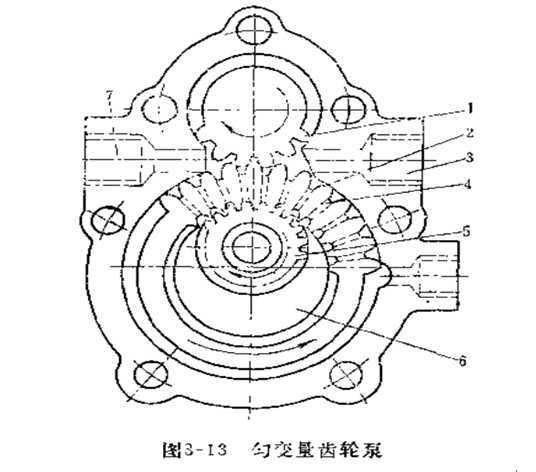

圖3-13是蘇聯介紹的一種勻變量齒輪油泵。在泵體上加工了兩個平行的不等直徑的通孔，裝配在小孔中的主動齒輪1與裝配在大孔的中間齒輪2相齧合，齒輪2的同軸內側是內齒圈，從動齒輪5偏心地裝在齒輪2的內圈並與內齒齧合，齒輪5的軸徑向可調。

在齒輪2和5間的鐮刀形空隙中，設有隔離零件6，齒輪2齒根部相鄰齒槽開徑向通孔4，使2與5成對連接。齒輪1和2的開始齧合區與排油口3連通，在齧合脫開區與吸油口7相通。

當齒輪5的軸位於齒輪1的_近處時，在內外齧合齒輪副相互接觸區處把徑向流道4堵塞，這時齒輪1和5是同向旋轉（圖中箭頭所示），_內外齧合齒輪的吸油和排油在同一油腔，因此泵在此位置時的流量是外、內齧合齒輪油泵的流量之和。

當齒輪5的軸帶零件6轉移到恰在內齧合齒的齧合開始區靠近外齧合齒的齧合脫開區時，泵的流量_小，等於外齧合泵與內齧合泵流量之差。因此在兩個指定的極端位置之間轉動齒輪5的軸（帶動零件6）時，可以均勻地調節泵的流量。
