齒輪油泵（ KCB 齒輪油泵、 YCB 齒輪油泵、 2CY 齒輪油泵）的特性曲線，包括：①性能曲線；②等效率曲線；③自吸性能曲線；

 1. 性能曲線

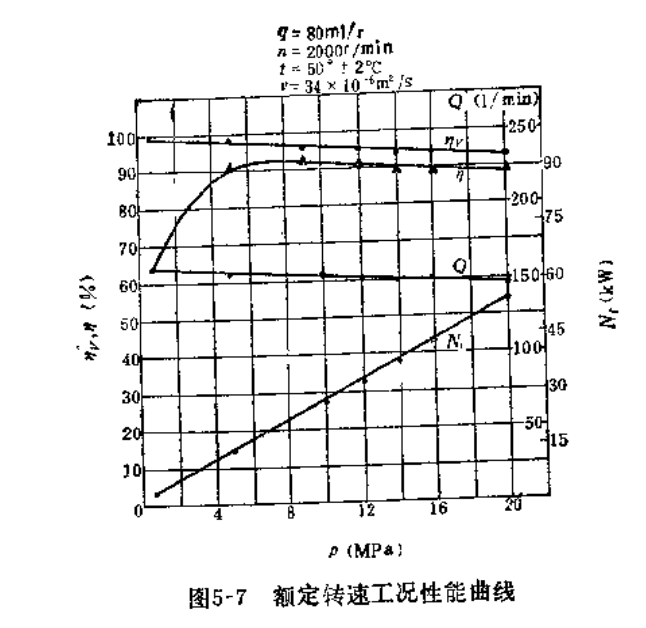

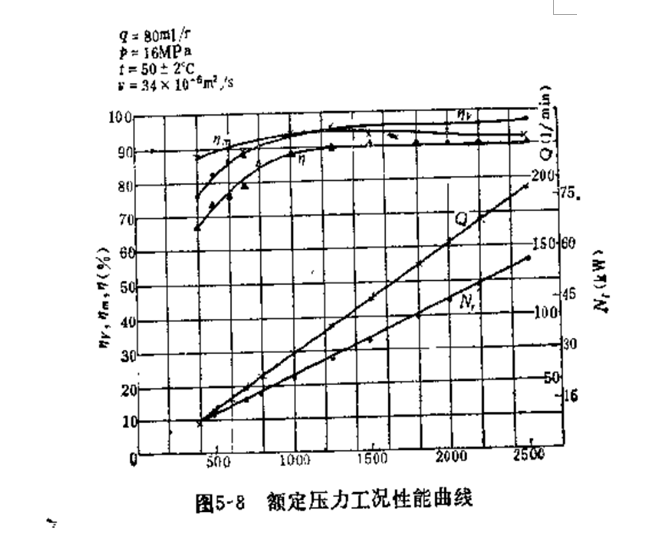

齒輪油泵（ KCB 齒輪油泵、 YCB 齒輪油泵、 2CY 齒輪油泵）的性能通常要用兩種性能曲線來表示：①以壓力 p 為橫坐標，容積效率η _v 、總效率η、輸入功率 N_r 、流量 Q 為縱坐標，這種性能曲線是對應_規格的工作油液、_轉速（一般是額定轉速）和_溫度作出的，如圖 5-7 所示，是齒輪油泵的主要性能曲線。②以轉速 n 為橫坐標，容積效率η _v 、總效率η、輸入功率 N_r 、流量 Q 為縱坐標，這種性能曲線也是對應_規格的工作油液和_溫度，在_壓力（一般是額定壓力）下作出的，如圖 5-8 所示



等效率曲線表示齒輪油泵在允許的工作轉速範圍內的全性能，如圖 5-9 所示。通過等效率曲線，可以全麵地了解齒輪油泵（ KCB 齒輪油泵、 2CY 齒輪油泵、 YCB 齒輪油泵）的效率特性

等效率曲線的橫坐標用壓力 P 表示，縱坐標表示流量 Q 和轉速 n ，在圖上繪出流量曲線族 Q_i ；等功率曲線族（ N_r ） _i ；等容積效率曲線族（η _v ） _i ；等總效率曲線族η _f 。



3. 自吸性能曲線

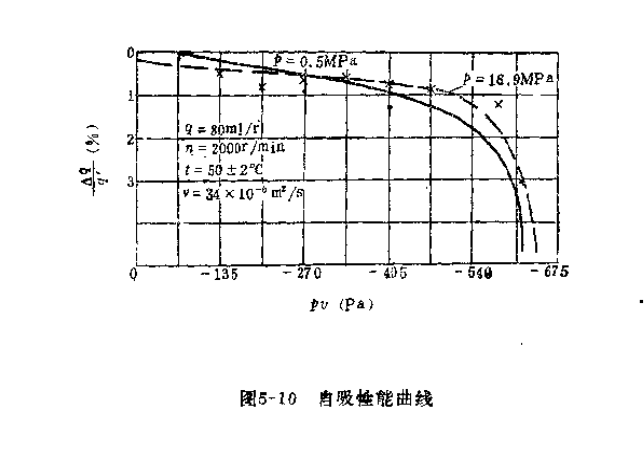

自吸性能曲線即排量下降率與吸油真空度的變化曲線，如圖 5-10 所示。
