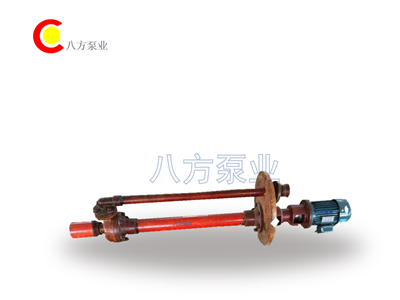

FSY-WSY型玻璃鋼液下泵-玻璃鋼液下泵

FSY、WSY型玻璃鋼液下泵

FSY、WSY型玻璃鋼液下泵與介質接觸的零部件，係用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼製件，聯接管、出液管采用半幹法卷製工藝製成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能_可靠，玻璃鋼液下泵具有輕質、高強、不變形、耐溫、_等優良性能，在防腐方麵可部分替代含鉬不鏽鋼、鈦及鈦合金等貴重金屬。
供應商：北京八方泵業機械有限責任公司
電話：010－62227608 服務熱線：400-600-4460

FSY、WSY型玻璃鋼液下泵詳細介紹

FSY 、 WSY 型玻璃鋼 液下泵 與介質接觸的零部件，係用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼製件，聯接管、出液管采用半幹法卷製工藝製成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能_可靠，產品具有輕質、高強、不變形、耐溫、_等優良性能，在防腐方麵可部分替代含鉬不鏽鋼、鈦及鈦合金等貴重金屬。 FSY 、 WSY 型玻璃鋼 液下泵 在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。

普通鋼鐵、不鏽鋼、鋁和鉛等裳用工程材料在鹽酸中腐蝕嚴重，都不適用。大多塑料對鹽酸都有優良的耐蝕性。一類塑料能耐_濃度和沸點下的鹽酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
酚醛樹脂 （ 玻璃鋼 ） 製品對非氧化性酸 （ 鹽酸、稀硫酸、磷酸等 ） 、鹽類溶液、水都有良好的耐蝕性，不耐堿和氧化性酸（硝酸、鉻酸等）的腐蝕。




1 、立式結構，泵體、葉輪部分浸沒在液體中，占用麵積小；
2 、軸封無泄漏現象；

3 、泵體淹沒在液體中，起動前不需引水。

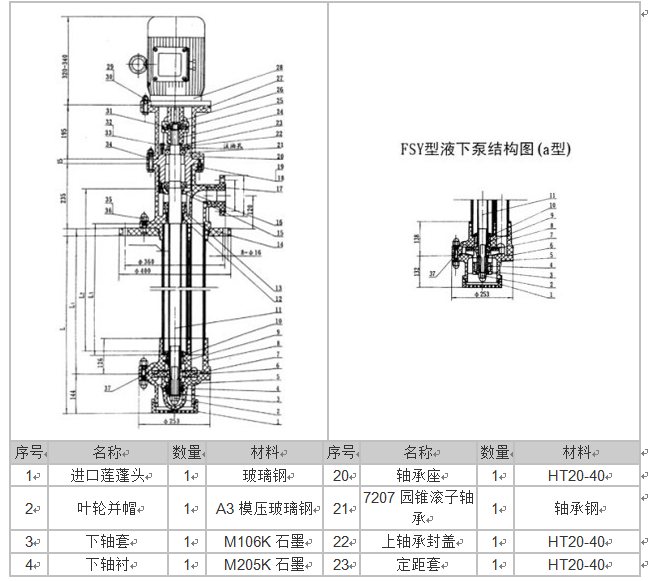

5

下泵殼

1

玻璃鋼

24

4 號泵聯軸節

1

玻璃鋼

6

泵殼墊片

1

氟橡膠

25

4 號彈性塊

1

橡膠

7

葉輪

1

玻璃鋼

26

4 號電機聯軸節

1

玻璃鋼

8

上泵體

1

玻璃鋼結合部

27

電動機機座

1

玻璃鋼

9

上軸襯

1

M205K 石墨

28

B5 型電動機

1

2.2KW-4KW

10

上軸套

1

M106K 石墨

29

M10×50 六角螺栓

4

A3

11

泵軸

1

45 號鋼外包玻璃鋼

30

M10 六角螺栓

8

A3

12

密封填料

1

石棉方繩

31

M22×1.5 圓螺母

2

45 號鋼

13

密封壓蓋

1

玻璃鋼

32

M6×25 六角螺栓

12

35 號鋼

14

底座（平蓋板）

1

玻璃鋼

33

A6 墊圈

12

A3

15

軸承下封蓋

1

HT20-40

34

M10×70 六角螺栓

4

A3

16

油封

1

耐油橡膠

35

M10 防腐螺母

18

A3 模壓玻璃鋼

17

7208 園錐滾子軸承

1

軸承鋼

36

M10 防腐墊片

18

聚四氟乙烯

18

M10×35 六角螺栓

2

A3

37

M10×90 雙頭螺栓

6

A3

19

A10 墊圈

18

A3




型號

流量 Q

揚程 H
 （ m ）

轉速
（r/min）

功率 N
 （ kw ）

效率 n
（%）

m 3 /h

L/s

軸

電機

25WSY-22

a 型

2.88

0.80

22

2900

1.35

2.2

13

4.05

1.12

18

1.18

17

6.48

1.80

15

1.06

25

25WSY-30

2.88

0.80

30

2900

1.85

3

13

6.48

1.80

20

2.10

17

9.00

2.52

15

1.45

25

40WSY-25

5.76

1.60

25

2900

2.85

4

14

8.10

2.24

20

1.09

21

13.32

3.70

15

1.83

30

40FSY-22

8.10

2.24

22

2900

1.09

3

44

15.84

4.4

18

1.45

53

20.00

5.50

15

1.83

44

40FSY-18

6.48

1.80

18

2900

1.00

2.2

32

15.00

4.17

15

1.20

51

21.60

6.00

12

1.76

42

40WSY-50

b 型

6.48

1.80

50

2900

6.35

7.5

14

8.64

2.40

45

5.56

19

14.40

4.00

35

4.76

30

40FSY-35

10

2.8

34

2900

1.86

4

50.6

20

5.5

30

2.62

64

30

8.3

24

3.09

63.5

50FSY-35

30

8.3

35

2900

4.94

7.5

58

45

1.5

32

5.59

70

55

15.1

28

6.33

66

50FSY-3_

25

7.0

26

2900

2.83

5.5

63

35

9.7

25

3.35

70

45

12.5

22

3.87

69

50FSY-20

18

5.0

20

2900

1.64

4

60

30

8.3

16

2.4

55

35

9.7

12

2.6

44

80FSY-35

56

15.5

35

2900

8.45

15

63

92

25.5

29

10.1

72

110

30.5

25

10.80

69

80FSY-3_

45

12.5

26

2900

5.12

11

62

69

19.2

22

6.2

67

90

25.0

19

7.35

63





























































一、本泵要垂直安裝，將泵的平蓋板安裝在貯罐法蘭座上，開始運轉前，先用手發動聯軸器，檢查一下有否卡阻現象，轉動是否靈活。
二、泵起動前隻要貯罐中液體高於泵體既可開車，嚴禁無介質運轉和倒轉，否則泵體內因缺乏液體潤滑而損壞軸襯、軸套、如發現有劇烈振動或異常聲音，立即停車檢查。
三、維修時，先將泵從貯罐上拆下，拆下電機及機座，拆下下泵殼，打掉下軸套及葉輪 （ 注意泵軸上防腐層 ） 鬆開上軸承座 6 隻六角螺栓，然後把正條泵軸和軸承部件一起拉出即可進行檢修。
四、如更換軸承和泵軸時，先拆泵軸上端園螺母和聯軸節，鬆開上下軸承蓋 12 隻螺釘，將軸承座向上打出即可。
五、檢修和更換易損件後進行重新裝配時，先將軸承座，軸承一起裝在泵軸上部，封好上下軸承蓋，裝好聯軸節和並緊固螺母，校正泵軸的彎曲度，將帶軸承座的泵軸向下插入泵體內，再將軸承座裝在中間座上，調正好葉輪與上下泵殼間隙，把葉輪及下軸套和葉輪並帽一起用酚醛膠泥粘在泵軸上，等酚醛膠泥_固化後，才將下泵殼裝好。將配完畢後，用手在聯軸節上轉達一下泵軸是否正常。
六、平時注意保養，經常檢查泵運行是否平穩，有無異常震動，注意更換彈性塊，定期補充和更換上軸承潤滑油。
